Sharp ch.DA-100W Изображение сдвинуто, цвет нестабильный

monitor.net.ru Сообщения: 903

Изображение сдвинуто вправо, графика в норме, цвет нестабильный и искаженный. Прошивку обновил, СИОХ норма. Что может быть? Прошу помощи

Участник Сообщения: 65

На 3УСЦТ такая хрень вызывалась неправильной установкой фазы или проблемами в строчной развёртке.Т.к. велосипед(телевизор) по новому не изобрели, то возможно причина в этом.

Участник Сообщения: 174

ФАН, Володе от этого легче не стало. В этом аппарате нет ХА11, да и подстроичников тоже, так что надо по существу. улыбка

monitor.net.ru Сообщения: 903

Jurij Portnjagin, улыбка

Сегодня еще один привезли.
Выгорело:
L4978
SDA5273
MSP3410
VPC3230D
и еще какая то лажа осталась недовольство, огорчение

Участник Сообщения: 174

kulek, и как же ты это менять собрался? недовольство, огорчение

Участник Сообщения: 55

А VPC точно живая? У меня была похожая проблема с полудохлой микросхемой.

monitor.net.ru Сообщения: 903

Wlad, на подставу исправного блока нет недовольство, огорчение

так что утверждать ничего не могу

**25-08-2004 18:27**

А в AV режиме? А в PALе и Sekamе? И намного сдвинуто? А в сервисе рулится? Страсть как Шарпы люблю...Информа чуть-чуть побольше, пожалуйста. улыбка

Гость

проблема не в железе,а только в NVM

Гость

Гость, там можно так нарулить,что потом и на заводе не разрулят недовольство, огорчение

monitor.net.ru Сообщения: 903

Anonymous писал:

...Страсть как Шарпы люблю...Информа чуть-чуть побольше, пожалуйста. улыбка

что ж я очень рад твоей любви улыбка

Графика на экране (и в сервисном меню клетки) в норме. Сдвинута фаза вправо где то на 20 см. Заворота нет ( т.е. просто отсутствует правая часть, а слева изображение начинается на 20 см позже положенного. В сервисе ничего хорошего связанного с фазой нет.
Прошивка у меня с этого апппарата была сохранена полгода назад и проблема с ней остается ( также я стирал обе памяти - ничего в лучшую сторону не изменилось). Вот такие уточнения...

**25-08-2004 21:09**

b, Володя не первый раз Шарп видит, так что думаю прошивку пробывал качественнее не куда.
И вообще я не имел ввиду взять и в сервисе "подправить" это дело... недовольство, огорчение

А чего так категорически - NVM? Шарпик сам чудно её пустую прописывает, даже завод мона не беспокоить...

**25-08-2004 21:16**

kulek, а какое чудо попалось - 64S (SDE?), или ещё чего? Имею сейчас с DA100 самые интимные отношения - могу прошивку сбросить. Да и вопросы задаю, не прикола ради, хочется
и тебе помочь - и себе наука...

Участник Сообщения: 195

Соглашусь с b начинать нужно с NVM.

monitor.net.ru Сообщения: 903

AlexM писал:

Соглашусь с b начинать нужно не с паяльника.

- с кувалды?
или что то новое придумали?
Ящик называется 81GF-66E.
Прошивки есть оригинал - так что дело не в ней.

Участник Сообщения: 195

kulek писал:

AlexM писал:

начинать нужно не с паяльника.

- с кувалды?.

Можно и так, вообще лучше пользоваться тем инструментом, которым хорошо владеешь.

kulek писал:

Прошивки есть оригинал - так что дело не в ней.

Вам виднее. Напрасно Вы удалили тему о EEPROM, самому пригодилось бы . Хотя видимо у модераторов какие то другие цели. Удачи!

**26-08-2004 00:53**

Может Wlad, и прав насчет VPC, если с разных входов V, одно и тоже. Фазу помнится мне сдвигало похоже, так кварц у DDP выделывался (нагреваешь его - ещё дальше ползло) но уползало всё сразу, вместе с графикой . Я ж спросил робко: с видео там попробывать, с RGB, али в системе другой...может что и подскажет. Поскольку блока целиком нету, паять "на попробывать" - утомительно...насчет прошивки b, AlexM, просветите что ли, если знаете чего, а то сразу NVM под кувалду...

monitor.net.ru Сообщения: 903

VPC... заменил - не помогло недовольство, огорчение

Заметил неприятную вещь - строчный транзистор сгорает через полчаса работы телика рёв в три ручья

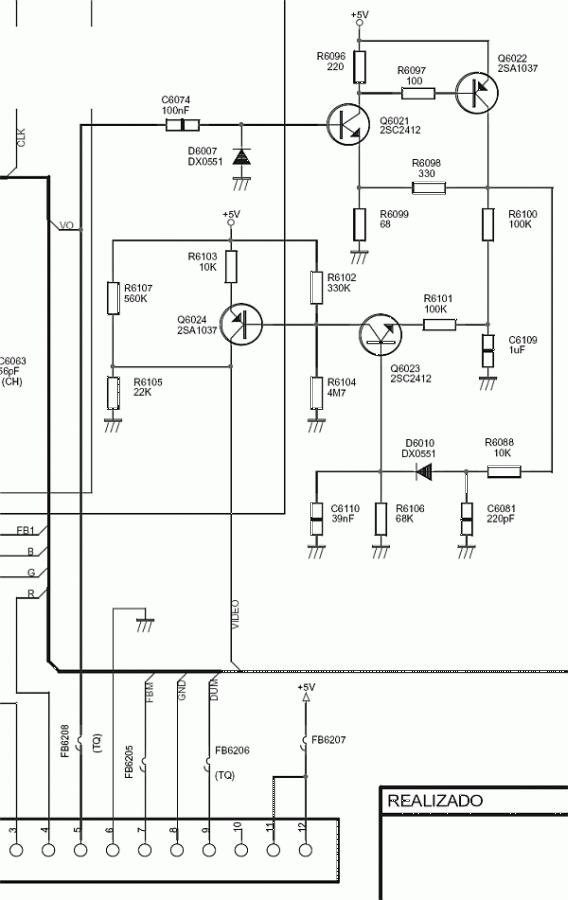

Кто мне скажет - зачем вот эта схемка в этом ящике ( в 100 -герцовом блоке)

**03-09-2004 02:35**

Ага, мне тоже это приглянулось. Особенно дальше с Q6024 на IC6006, превратилось в DUM и
на IC503...коррекция - стабилизация? Кто знает что такое DUM?

Участник Сообщения: 195

kulek, Пришлите мне Ваши прошивки ,если будет время, посмотрю на выходных.

Добавлено 03-09-2004 10:13

Да, ещё посмотрите нет ли проблем с различными режимами звука, тембр, стерео и т.д.

monitor.net.ru Сообщения: 999

kulek писал:

строчный транзистор сгорает через полчаса работы телика

Я бы начал отсюдова улыбка

Из-за чего ? Греется ? Что на базе ?
Если питания предвыходного каскада в норме , то поиск подвигается ближе к DDP.+Следует отметить что всякие фазовые подвижки в выходном каскаде перекосит всю систему
Приведённая схема не более чем усилитель видео. Дальше на компараторе сравнивается со строчным. Результат должен бить импульс DUM шириной эквивалентной разности фаз синхроимпульса из видео и сигнала от строчника.Вініривает из 100Гц секции и ушло в сторону проца
Далше я потерялся --- не полностью схема недовольство, огорчение

monitor.net.ru Сообщения: 903

AlexM, прошивка с этого ящика:

Добавлено 03-09-2004 21:51

SERGE, я согласен, что бяка скорее всего в строке. Строчный и демпфер греются...но они и должны греться. Хотя ИМХО транзистор должен греться меньше, а демпфер больше.
А вот эту схему я навесил неспроста - на выходе ее ничего нет Замешательство

Добавлено 03-09-2004 21:55

И последнее - почему цвет нестабильный? Как будто полосами идет в NTSC ...

81FW57E.rar 3,61 KB Скачено: 19 раз(а)

Участник Сообщения: 167

Вовчик а поставка туда BUH1015///// он меня уже несколько раз спасал....... на СОНИ одной не помню модели похожее было с чуть не умер а поставил его все окей.

monitor.net.ru Сообщения: 903

Вано писал:

Вовчик а поставка туда BUH1015///// он меня уже несколько раз спасал....... на СОНИ одной не помню модели похожее было с чуть не умер а поставил его все окей.

В нем стоял уже BUH1015. Это он не от тебя приехал? помираю со смеху!
