| Автор | Сообщение |
|---|
igs
Участник
Сообщения: 3
|
подключил програматор на МАХ 232 , 18 - reset , 41- gnd , 50 - rxd , 52 - txd
программа ( motor2 , motor05 ) включает , выключает апарат , по шине идут импульсы опроса , а проц молчит
пробовал менять 50 - rxd , 52 - txd местами , программа не видит проц
 |
| |
Vasilij
Участник
Сообщения: 214
|
если все правильно подключено, после нажатия "Т" можно попробовать кратковременно сорвать генрацию (пальцАми по выводам кварца), только статику с себя сними:)
Добавлено 25-02-04 20:04
забыл, еще немножко, сорри..
 motorola.rar 50,6 KB Скачено: 164 раз(а)
motorola_.rar 474 Байт Скачено: 144 раз(а)
|
| |
Radiosadist
Гость
|
| Скорее всего процессор с защитой от считывания. |
| |
Vasilij
Участник
Сообщения: 214
|
и это
|
| |
puhovick
Участник
Сообщения: 72
|
слюнявить кварц - это херово
можно процессор убить или дамп хотя бы..  |
| |
Vasilij
Участник
Сообщения: 214
|
Можно, читай подпись.
Аксиома Кана.
Если ничто другое не помогает, прочтите, наконец, инструкцию!
|
| |
shuvint
Участник
Сообщения: 63
|
|
igss
Гость
|
BLAUPUNKT SC 202D 7 642 850 521 GM 1202P5959427
На экране 7 SAFE на кнопки не реагирует
Процессор ZC408800CFN на 19 – irq - 5 v
8 925 900 612 22 – tcap1 - 5 v через R = 1,5 K
2C14H 11 – pd3 - 5 v через R = 1,5 K
QQUP9306 9 - pd4 - 0 v
15 - ??? - 5 v
16, 17 - osc - частота ~~~ |
| |
Sergg
Участник
Сообщения: 200
|
| Цитата: | | На экране 7 SAFE на кнопки не реагирует |
ВЫБРАНО ЧИСЛО ПОПЫТОК - ДАЙ ОТСТОЯТЬСЯ
ВКЛЮЧЕННОЙ .
2C14H------- ЭТО МАСКА ПОЧТИ ВСЕГДА
С БИТОМ ЗАЩИТЫ ( 9 ИЗ 10 ).
БЕЗ self-check НЕ ОБОЙДЁШЬСЯ . |
| |
Гоша
Участник
Сообщения: 94
|
igss, | Цитата: |
На экране 7 SAFE на кнопки не реагирует
|
надо подождать полчаса, пока не появится - - - - . Недавно с таким бился. |
| |
Гость
|
Гоша,
оставлял апарат включенным сутки , не помагает
перед тем как разбить проц self-check -ом помогите с прошивкой если у кого есть |
| |
Гоша
Участник
Сообщения: 94
|
|
Schemu
Участник
Сообщения: 68
|
|
igs
Участник
Сообщения: 3
|
мне посоветовали
2 питания подавал?
пробуй питать только процессор (от МАХа), не подавая питания на магнитолу. освободи 19 ногу процессора. пробуй плавно уменьшать питание процессора. нужны будут дампы, пиши, помогу
Прошивку нашел
1) на 19 подал 10 вольт через резистор , мotor 2 v4.3 и мотор 05 не видят проц
2) освободил 19 ногу и не подавая питания на магнитолу - мotor 2 не видет , а мотор 05 после 2-3 минуты подключился , естествено не смог read EEPROM to buffer и так несколько раз пока на экране при включении питания появилась полезная информация
Магнитола не требует код , не запоминает фиксированые программы а все остальное в норме
Если подать питание мotor 2 и мотор05 не видят проц
Что вы про все это думаете ?
Магнитола BLAUPUNKT SC202.rar 9,02 KB Скачено: 146 раз(а)
|
| |
regis
Участник
Сообщения: 3
|
Igs,
я пробовал .Но мне неповезло ,магнетола незаработала. |
| |
HOVIK
Участник
Сообщения: 16
|
| С MOTOROLA KRACKER 6_2 ом попробовай это програма лучше работает |
| |
0leg
Участник
Сообщения: 40
|
1С14H, 2C14H - маски капризные, но читаються и пишуться без про-
блем любыми моторами, и ног никаких отпаивать не надо.
Работать с ними нужно при выключенном питании магнитолы.
Примерно так: надеваешь шапку на процессор, включаешь питание
магнитолы на несколько секунд, потом выключаешь, и сразу запускаешь программу. Ждешь коннекта и считываешь дамп.
Для записи опять повторить туже процедуру. Одним словом
нужно немного потренироваться.
Удачи.
SC202.rar 187 Байт Скачено: 35 раз(а)
|
| |
SERGANN
Участник
Сообщения: 35
|
Кто подскажет где найти motorcracker 6.2???
Заранее благодарю. |
| |
VVVOUt
Участник
Сообщения: 79
|
|
SERGANN
Участник
Сообщения: 35
|
| Там мотор 4.3 , а он у меня есть , не могу законнектится с hc05b6 ??? |
| |
hi-hi
monitor.net.ru
Сообщения: 290
|
|
SERGANN
Участник
Сообщения: 35
|
Не могу законектится и crackerom 6.2
в чём может быть проблема ??? |
| |
Nobody
Участник
Сообщения: 172
|
Может у процессора круговая оборона?  |
| |
sergey2
Участник
Сообщения: 35
|
| А НА 10 НОГУ 5V ЧЕРЕЗ 470R ПОДАЛ? |
| |
Sergg
Участник
Сообщения: 200
|
| Цитата: | | Может у процессора круговая оборона? |
Да не может быть , а наверняка , т. к. если её нет , то
коннектится он без проблем . |
| |
SERGANN
Участник
Сообщения: 35
|
НУ и чего тогда с ним делать , как и чем штурмовать???
И почему 5v через 470, я напрямую подал??? |
| |
ALES /By Brest/
Участник
Сообщения: 8
|
Фигнёй, Вы, сударь маетесь!
Если SC202 не запоминает каналы, то защита активирована 100% !!!
Конкретно в этой модели защита от завода не активирована НИКОГДА!
Следовательно - или Вы её активировали попытками коннекта, или в автомобиле были проблемы с эл.проводкой.

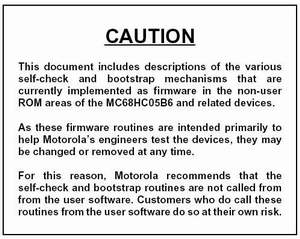

Что делать теперь? Читать даташит! Там есть замечательная схемка селфчека. К ней и путь Ваш, иначе угробите магнитолу вконец.  |
| |
Lucky
Участник
Сообщения: 32
|
| У процессоров с защитой конкретная фишка. Они читаются без питания!!! То есть подключайте TxD и RxD, землю, но на магнитолу 12В не подавать!!! Читается процессор таким образом 100%. А вот записать таким образом дамп не удастся. |
| |
Schemu
Участник
Сообщения: 68
|
Насчет обхода защиты ты это конечно чушь написал ... таким образом и нужно читать проц, т.е. питание на него нужно подавать из прграмматора а не с автомагниолы !!! А защиту таким образом не обойти  |
| |
Lucky
Участник
Сообщения: 32
|
|
, у меня все получилось
